Khi nhắc đến việc xây dựng ngôi nhà mơ ước, cụm từ “bản vẽ nhà 2 tầng” là từ khóa được tìm kiếm nhiều nhất và quan trọng nhất. Nó không chỉ là những nét vẽ kỹ thuật khô khan trên giấy mà là “bản đồ đường” dẫn dắt toàn bộ quá trình xây dựng, biến ý tưởng trừu tượng thành hiện thực hữu hình. Một bộ bản vẽ chuẩn kỹ thuật, phù hợp phong thủy, tối ưu công năng và thẩm mỹ sẽ giúp chủ đầu tư tiết kiệm chi phí, rút ngắn thời gian thi công và tránh được những rủi ro pháp lý, kỹ thuật không mong muốn.
Trong bài viết chuyên sâu này, chúng tôi sẽ cùng tìm hiểu toàn diện về bản vẽ nhà 2 tầng: từ phân loại, quy trình lập, các bộ bản vẽ bắt buộc phải có, tiêu chí chọn đơn vị thiết kế uy tín, đến những lưu ý “sống còn” khi duyệt và thi công theo bản vẽ.
Có thể bạn quan tâm: Tủ Rượu Mini Treo Tường: Giải Pháp Lưu Trữ Đẳng Cấp, Tối Ưu Không Gian Cho Không Gian Sống Hiện Đại
Chương 1: Bản Vẽ Nhà 2 Tầng Là Gì? Vai Trò Cốt Lõi Trong Xây Dựng
1.1. Định Nghĩa
Bản vẽ nhà 2 tầng là tập hợp các bản vẽ kỹ thuật (được vẽ bằng tay hoặc phần mềm CAD, Revit, SketchUp…) mô tả chi tiết mọi thông tin về công trình nhà ở 2 tầng. Nó bao gồm: hình dáng kiến trúc bên ngoài, bố cục không gian bên trong, hệ thống kết cấu chịu lực, hệ thống điện – nước – PCCC, vật liệu hoàn thiện, và các chi tiết thi công cụ thể.
1.2. Vai Trò Không Thể Thay Thế
- Cơ sở pháp lý: Là tài liệu bắt buộc để xin giấy phép xây dựng (đối với công trình quy mô lớn hoặc khu vực quy hoạch chặt chẽ) và làm cơ sở thanh toán, nghiệm thu hạng mục.
- Ngôn ngữ giao tiếp: Giúp chủ đầu tư, kiến trúc sư, kỹ sư kết cấu, thầu xây, giám sát hiểu nhau một cách chính xác nhất. Tránh hiểu nhầm “tưởng tượng” vs “thực tế”.
- Kiểm soát chi phí: Cho phép tính toán khối lượng vật liệu (khối bê tông, thép, gạch, sơn…) chính xác -> Lập dự toán chính xác -> Tránh phát sinh chi phí ồ ạt.
- Đảm bảo an toàn: Bản vẽ kết cấu do kỹ sư có chứng chỉ thực hành ký tên cam kết an toàn chịu lực, chống sismo, chịu lửa.
- Quản lý tiến độ: Phân chia gói thầu, lên lịch thi công theo trình tự logic (móng -> khung -> hoàn thiện).
Có thể bạn quan tâm: Top 10+ Mẫu Giá Sách Đẹp Trong Phòng Ngủ: Giải Pháp Lưu Trữ Thông Minh, Nâng Tầm Không Gian Nghỉ Ngơi
Chương 2: Phân Loại Bản Vẽ Nhà 2 Tầng Theo Mục Đích Sử Dụng
Không phải bản vẽ nào cũng giống nhau. Tùy vào giai đoạn và mục đích, bộ bản vẽ sẽ có độ chi tiết khác nhau:
2.1. Bản Vẽ Khái Niệm (Concept Design)
- Mục đích: Trình bày ý tưởng tổng thể, hình khối, mặt tiền, sơ đồ phân khu chức năng sơ bộ, phối cảnh 3D đẹp mắt.
- Độ chi tiết: Thấp. Chưa có kích thước chi tiết, chưa có tính toán kết cấu.
- Sử dụng: Giai đoạn trao đổi ý tưởng, xin ý kiến gia đình, định hướng phong cách, ước lượng ngân sách sơ bộ.
2.2. Bản Vẽ Xin Giấy Phép Xây Dựng (Bản Vẽ Pháp Lý)
- Mục đích: Nộp cơ quan quản lý đô thị/UBND cấp xã/phường để cấp Giấy phép xây dựng.
- Yêu cầu: Tuân thủ nghiêm ngặt quy hoạch (chỉ tiêu mật độ, hệ số sử dụng đất, giới hạn chiều cao, lùi đường, lùi ranh…).
- Thành phần: Trình bày thiết kế, bản đồ hiện trạng, bố cục mặt bằng các tầng, mặt đứng, cắt ngang, dọc, phương án thoát nước, PCCC, an ninh trật tự.
2.3. Bản Vẽ Thi Công (Construction Drawings / Working Drawings) – QUAN TRỌNG NHẤT
- Mục đích: Hướng dẫn trực tiếp cho công nhân, thầu xây trên sân thi công.
- Độ chi tiết: Rất cao (Mức độ 1:50, 1:20, 1:10, 1:5). Có đầy đủ kích thước, cốt thép, loại vật liệu, tiêu chuẩn thi công, ghi chú kỹ thuật.
- Thành phần: Gồm 3 gói chính: Kiến trúc (KT), Kết cấu (KC), Điện – Nước (M&E).
2.4. Bản Vẽ Hoàn Công (As-built Drawings)
- Mục đích: Ghi lại thực tế công trình sau khi xây xong (thường khác bản vẽ thi công do phát sinh thay đổi).
- Sử dụng: Quản lý vận hành, bảo trì, sửa chữa sau này, làm thủ tục xin giấy chứng nhận quyền sở hữu nhà ở (Sổ đỏ).
Chương 3: “Bộ Ba” Bản Vẽ Thi Công Bắt Buộc Phải Có (KT – KC – M&E)
Đây là phần cốt lõi. Một bộ bản vẽ thi công chuẩn cho nhà 2 tầng phải bao gồm 3 chuyên ngành liên kết chặt chẽ:
3.1. Bản Vẽ Kiến Trúc (KT) – “Da Dáng” Của Ngôi Nhà
Bản vẽ KT quyết định vẻ đẹp, công năng sống và sự tiện nghi.
Các bản vẽ con bắt buộc:

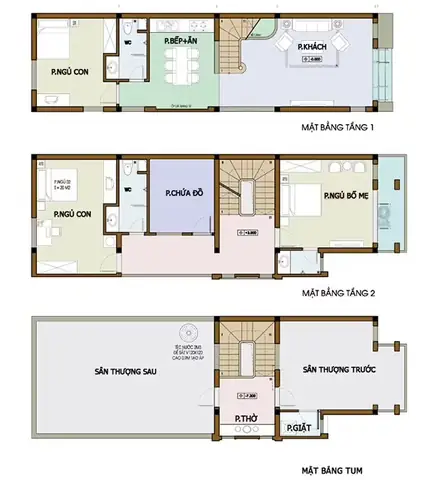

1. Mặt Bằng Các Tầng (Floor Plans):
Mặt bằng tầng 1, tầng 2, mái (nếu có).
Thể hiện: Bố trí phòng (khách, ngủ, bếp, WC, thờ, giặt…), kích thước net/net, vị trí cửa chính, cửa phòng, cửa sổ, hướng mở cửa, bậc thang (kích thước bước, cao độ), sàn thang, vị trí cột, tường,梁 (dầm), chốt kích thước tổng thể, trục cột.
2. Mặt Đứng (Elevations): Ít nhất 4 mặt (Tiền, Hậu, Trái, Phái).
Thể hiện: Hình dáng bên ngoài, chiều cao các tầng, độ dốc mái, vị trí/kích thước cửa sổ, chi tiết hoàn thiện mặt tiền (gạch, sơn, đá, kính, lan can ban công), hệ thống rổ thoát nước mái,logo/biển hiệu (nếu có).
3. Cắt Ngang, Cắt Dọc (Sections):
Cắt qua bậc thang, qua phòng khách, qua WC, qua mái.
Thể hiện: Cao độ sàn các tầng (địa hình, sàn 1, sàn 2, sàn mái, đỉnh mái), chiều cao trần net, cấu tạo sàn, trần, mái, cách nhiệt, chống thấm, chi tiết kết nối tường – cột – dầm.
4. Bố Trí Cửa – Sổ (Door/Window Schedule):
Bảng thống kê: Mã cửa, kích thước (Rộng x Cao), loại cửa (kính, gỗ, nhôm, thép), loại kính (đơn, cường lực, Low-E), phụ kiện, số lượng. Rất quan trọng để đặt hàng chế tác.
5. Chi Tiết Hoàn Thiện (Finishing Details):
Chi tiết trần (trần thạch cao, trần gỗ, trần sơn…), sàn (gạch, gỗ, đá), tường (sơn, gạch, ván, wallpaper), lan can, mái hiên, chốt chặn nước cửa sổ, chân tường, nách trần.
6. Phối Cảnh 3D (Perspective/Rendering): Hỗ trợ trực quan hóa, ít khi in ra giấy thi công nhưng cần có trong bộ mềm.
3.2. Bản Vẽ Kết Cấu (KC) – “Xương Sống” Của Công Trình
Đây là phần nguy hiểm nhất nếu làm sai. Chỉ Kỹ sư Kết cấu có Chứng chỉ thực hành mới được ký tên.
Các bản vẽ con bắt buộc:
1. Bố Trí Móng (Foundation Plan):
Loại móng: Móng dải, móng đơn, móng bè, móng cọc (nếu đất yếu).
Kích thước móng (B x L x H), cao độ đáy móng, cao độ mặt bê tông móng.
Cốt thép móng: Đường kính, số lượng, bước cài dây khung, chiều dài neo móng vào cột.
2. Bố Trí Sàn & Dầm Các Tầng (Framing Plans):
Trục cột, trục dầm (đặt tên trục: A, B, C… / 1, 2, 3…).
Kích thước dầm (b x h), dầm chính, dầm phụ, dầm cân bằng.
Loại sàn: Sàn đúc toàn phần, sàn có dầm, sàn tiền chế (Hollow core), sàn thép tông bê tông.
Mặt cắt dầm, chi tiết cốt thép dầm (thép dọc, đai, neo).
3. Bố Trí Cột (Column Layout & Details):
Kích thước cột các tầng (thường cột tầng 1 to hơn tầng 2).
Cốt thép cột: Thép chính, đai,neo cột tầng 1->2, cột 2->mái.
Chi tiết khung cột (vùng A, B, C theo TCVN 5574:2018).
4. Mái (Roof Structure):
Kết cấu mái: Khung thép (thường dùng cho mái ngói, mái tôn) hoặc Khung bê tông cốt thép (mái bê tông, mái bằng).
Chi tiết kết nối khung mái với cột/dầm bê tông (boulong neo, plat hàn).
5. Bậc Thang (Staircase Details):
Chi tiết cốt thép bậc thang chạy, bậc thang xoắn, bậc thang tiền chế.
Neo bậc thang vào dầm sàn.
6. Chi Tiết Kết Nối & Ghi Chú Kỹ Thuật (General Notes):
Mác bê tông (M25, M30…), thép (CB300, DB500…), lớp bảo vệ bê tông (cốt thép).
Yêu cầu chất lượng vật liệu, thi công, nghiệm thu.
3.3. Bản Vẽ Điện – Nước – PCCC (M&E) – “Mạch Máu” Của Ngôi Nhà
Thường bị chủ quan nhưng sửa sai rất tốn kém (đào tường, bẻ sàn).
Hệ Thống Điện (Electrical):
Sơ đồ một đường (Single Line Diagram): Tủ điện chính (ATS, CB, RCD), phân phối tầng 1, tầng 2.
Mặt bằng bố trí đèn, ổ cắm, công tắc, quạt hút, điều hòa, nóng lạnh, camera, chuông cửa, mạng LAN/Wifi.
Bảng tính tải, dây điện, ống bảo vệ, phương pháp gìn (trần giả, vách, hở).
Hệ thống chống sét, 접 địa (Grounding).
Hệ Thống Nước (Water Supply & Drainage):
Cấp nước (Water Supply): Mặt bằng ống nước lạnh/nóng, vị trí bình nóng lạnh, bơm tăng áp, van điều khiển, điểm dùng nước (bồn rửa, bồn cầu, vòi sen, máy giặt). Đường ống chính vào nhà.
Thoát nước (Drainage): Mặt bằng ống thoát nước thải (đen), nước vệ sinh (xám), nước mưa. Điểm thu gom, cống thoát ra ngoài, hố hấp/hố phân hóa (nếu chưa có hệ thống tập trung), ống thông khí (vent pipe) lên mái.
Nước mưa: Hệ thống rổ, ống đứng, thoát ra sân/cống đường.
Hệ Thống PCCC (Fire Protection):
Đối với nhà 2 tầng dân thường thường chỉ yêu cầu: Bình chữa cháy di động, báo cháy độc lập khói, thoát nạn.
Nhà ở kết hợp kinh doanh/cho thuê phòng trọ: Yêu cầu phun sprinkler, báo cháy địa chỉ, thang bộ an toàn.
Chương 4: Quy Trình Lập Bản Vẽ Nhà 2 Tầng Chuyên Nghiệp
Một bộ bản vẽ đẹp không phải vẽ “xong một lần” mà trải qua quy trình lặp lại (Iterative Process):
Bước 1: Khảo Sát & Thu Thập Dữ Liệu (Site Survey & Data Collection)
- Địa hình: Đo đạc thực tế ranh giới, diện tích, hình dạng đất (vuông, hẹp, hình thang, biến dạng), cao độ tự nhiên so với đường, hướng nhà (phong thủy), cây xanh, công trình lân cận.
- Địa chất: Khoan thử địa chất (ít nhất 1-2 mỏ) để biết khả năng chịu tải đất, mực nước ngầm -> Quyết định loại móng (quan trọng cho KC).
- Quy hoạch: Xem bản đồ quy hoạch 1/500, 1/2000: Chỉ tiêu mật độ, HSD, giới hạn chiều cao, lùi ranh, đường đỏ, quy hoạch hạ tầng (điện, nước, thoát nước).
- Nhu cầu chủ đầu tư: Số người ở, thói quen sống, phong cách thích (Hiện đại, Tối giản, Tân cổ điển, Việt Nam mới, Công nghiệp…), ngân sách dự kiến, phòng thờ, phòng làm việc, garage, vườn, hồ cá…
Bước 2: Thiết Kế Khái Niệm (Concept Design)
- Kiến trúc sư trình bày 2-3 phương án bố cục mặt bằng, mặt tiền, phối cảnh 3D.
- Chủ đầu tư góp ý, chọn phương án ưa thích, chỉnh sửa cho đến khi “chốt” mặt bằng và hình khối.
Bước 3: Thiết Kế Kỹ Thuật (Technical Design) – Giai Đoạn Xin Giấy Phép
- Kiến trúc sư hoàn thiện bản vẽ KT theo quy hoạch.
- Kỹ sư KC tính toán sơ bộ, xuất bản vẽ móng, khung sàn, cột để nộp xin phép.
- Kỹ sư M&E sơ bộ.
- Lập báo cáo trình bày thiết kế, ước lượng tổng mức đầu tư.
Bước 4: Thiết Kế Chi Tiết Thi Công (Construction Documentation) – GIAI ĐOẠN QUAN TRỌNG NHẤT
- Cập nhật địa chất thực tế: Kỹ sư KC tính toán lại chính xác (ETABS, SAFE, SAP2000, Midas…).
- Đối chiếu KT – KC – M&E (Coordination): Đây là bước “sinh tử”.
- Cột/dầm KC có che đèn, ống nước, tủ điều hòa không?
- Dầm có va chạm ống thoát nước mái không?
- Hộp thoát điều hòa có chui qua dầm không?
- Bậc thang có va chạm dầm trần không?
- Khoan hố điện/nước trên dầm/cột có cắt thép không?
- Xuất bản vẽ chi tiết: In ra giấy A0/A1 (màu cho KT, đen trắng cho KC/M&E) hoặc file PDF/DWG cho thầu.
Bước 5: Hỗ Trợ Thi Công (Construction Administration)
Có thể bạn quan tâm: Các Loại Gỗ Công Nghiệp Làm Tủ Bếp: Hướng Dẫn Chi Tiết Để Chọn Đúng Chuẩn, Bền Đẹp Không Lo Hỏng
- Giải thích bản vẽ cho thầu.
- Xử lý phát sinh (RFI – Request for Information).
- Kiểm tra nghiệm thu các mốc quan trọng: Móng, khung cột dầm sàn 1, khung tầng 2, mái, hoàn thiện.
Chương 5: Tiêu Chí Chọn Đơn Vị Thiết Kế Bản Vẽ Nhà 2 Tầng Uy Tín
Trên thị trường có nhiều đơn vị: Công ty Kiến trúc, Xưởng vẽ bản vẽ freelance, Kiến trúc sư độc lập. Hãy chọn dựa trên:
- Giấy phép hoạt động & Chứng chỉ thực hành:
- Công ty: Giấy phép kinh doanh có ngành thiết kế xây dựng.
- Kiến trúc sư/Kỹ sư: Chứng chỉ hành nghề (CCP) do Bộ Xây dựng cấp (có hiệu lực pháp lý ký tên bản vẽ xin phép, ký tên giám sát).
- Hồ sơ dự án thực tế (Portfolio):
- Xem dự án đã xây xong, không chỉ xem bản vẽ 3D đẹp. So sánh bản vẽ vs thực tế.
- Có dự án tương tự quy mô, phong cách, địa chất không?
- Quy trình làm việc minh bạch:
- Có hợp đồng rõ ràng: Phạm vi việc làm, tiến độ, số lần sửa đổi, quyền sở hữu bản vẽ, bảo mật.
- Có quy trình đối chiếu KT-KC-M&E không?
- Có hỗ trợ thi công không?
- Đội ngũ nhân sự:
- Ai là người ký tên bản vẽ KC? (Phải là Kỹ sư cấp 3/4 trở lên).
- Có nhân viên riêng làm M&E không? (Nhiều xưởng nhờ ngoài, dễ lỗi đối chiếu).
- Chi phí & Điều khoản thanh toán:
- Giá thường tính theo m2 sàn xây dựng (ví dụ: 80.000 – 200.000 VNĐ/m2 tùy độ phức tạp, độ chi tiết, uy tín).
- Thanh toán theo mốc: Khảo sát -> Khái niệm -> Xin phép -> Thi công.
- Phong cách giao tiếp & Thái độ:
- Có kiên nghe, tư vấn tận tâm hay ép đặt ý kiến?
- Phản hồi nhanh chóng qua Zalo/Email/Meeting.
Chương 6: Top 10 Lỗi Thường Gặp Trong Bản Vẽ Nhà 2 Tầng & Cách Khắc Phục
Dựa trên kinh nghiệm thực tế, đây là những “cái bẫy” chết người:
1. Lỗi Mặt Bằng: “Cái Bẫy” Cửa Sổ – Cột – Đèn
- Lỗi: Cửa sổ đặt ngay giữa cột, đèn trần rơi vào vị trí dầm, tủ áo chắn cửa sổ, bồn cầu đặt ngang cửa thoát nước.
- Khắc phục: Đối chiếu mặt bằng KT với mặt bằng bố trí cột/dầm KC. Vẽ bố trí nội thất (Layout furniture) ngay trên mặt bằng KT.
2. Lỗi Kết Cấu: Thép Móng – Cột Không Đủ Neo
- Lỗi: Thép móng neo lên cột ngắn, không đủ chiều dài neo (la) theo quy chuẩn (TCVN 5574). Cột tầng 1, tầng 2 không thẳng trục (dời trục) gây moment ngang lớn.
- Khắc phục: Yêu cầu kỹ sư KC xuất bản vẽ chi tiết neo cột-móng, neo cột-cột. Kiểm tra trục cột thống nhất toàn tòa.
3. Lỗi M&E: Ống Nước Chạy Qua Dầm/Cột Không Có Hộp Bảo Vệ
- Lỗi: Khoan lỗ trên dầm/cột để đi ống nước/điện cắt đứt thép chính -> Mất khả năng chịu lực.
- Khắc phục: Thiết kế M&E phải đi theo “lối đi” riêng (sàn, trần giả, vách). Nếu buộc phải xuyên dầm -> Phải có chi tiết khung thép bổ sung, ký tên kỹ sư KC đồng ý.
4. Lỗi Mái: Chống Thấm & Thoát Nước Mưa Kém
- Lỗi: Mái bằng không có độ dốc (i >= 3-5%), rổ nước nhỏ, ống đứng nhỏ, không có ống thông khí, lớp chống thấm mỏng/mái sai quy trình.
- Khắc phục: Thiết kế độ dốc rõ ràng trên bản vẽ cắt. Chọn hệ thống chống thấm phù hợp (Bitumen, Polyurea, PU, TPO…). Tính toán lưu lượng mưa tối đa khu vực.
5. Lỗi Bậc Thang: Kích Thước Không Chuẩn, Gây Mỏi Chân
- Lỗi: Cao bước (h) > 18-19cm, rộng bước (b) < 25-26cm. Thang xoắn bước trong quá hẹp (< 10cm). Không có reo chắn đầu thang.
- Khắc phục: Tuân thủ TCVN 3976:2005 / QCVN 02:2021/BXD. Công thức: 2h + b = 60~63cm. Vẽ chi tiết cốt thang, reo lan can.
6. Lỗi Phong Thủy/Khí Tượng: Hướng Cửa, Gió, Nắng
- Lỗi: Cửa chính đối cửa hậu (thông phong quá mạnh – tan tài), phòng ngủ hướng Tây nắng gay gắt, WC hướng Bắc lạnh, bếp hướng Tây (Hỏa giáp Hỏa).
- Khắc phục: Kết hợp kiến trúc sinh thái: Chèo che nắng, kính Low-E, cây xanh che bóng, bố trí phòng chức năng hợp lý (Khách/Bếp hướng đón gió mát, Ngủ tránh nắng gay gắt).
7. Lỗi Cao Độ (Level): Sàn Cao/Xuống Không Đồng Bộ
- Lỗi: Sàn WC cao hơn sàn phòng ngủ (khó thi công chống thấm, dễ ngập), sàn ban công bằng sàn trong nhà (nước mưa tràn vào), sàn garage không thấp hơn sàn nhà.
- Khắc phục: Ghi rõ cao độ hoàn thiện (F.F.L – Finished Floor Level) trên mặt bằng. Quy tắc: Sàn WC/Ban công/Garage thấp hơn sàn phòng 2-3cm (để chống thấm/nước).
8. Lỗi Thiếu Chi Tiết: “Thầu Tự Làm Theo Kinh Nghiệm”
- Lỗi: Không có chi tiết chân tường, nách trần, chốt chặn nước cửa sổ, lan can, khe co giãn. Thầu làm “theo thói” -> Rách nứt, thấm dột, xấu xí.
- Khắc phục: Yêu cầu KTS vẽ chi tiết 1:10, 1:5 cho các nút giao nhau quan trọng.
9. Lỗi Vật Liệu: Chỉ Ghi Tên, Không Ghi Thông Số Kỹ Thuật
- Lỗi: Ghi “Sơn ngoại thất”, “Gạch 60×60”, “Kính cửa” -> Thầu mua loại rẻ, kém chất lượng.
- Khắc phục: Phụ lục vật liệu (Material Schedule) đi kèm bản vẽ: Tên hãng, mã màu, kích thước, tiêu chuẩn (TCVN, ASTM, ISO), yêu cầu kiểm tra chất lượng nhập cảnh.
10. Lỗi Không Cập Nhật Bản Vẽ Phát Sinh (As-built)
- Lỗi: Xây xong không có bản vẽ hoàn công. Sau 5-10 năm muốn sửa ống nước, lắp điều hòa, đục tường dính dây điện -> Nguy hiểm, tốn kém.
- Khắc phục: Yêu cầu thầu/giám sát ghi lại thay đổi trên bản vẽ gốc (Red-line markup) và chuyển cho KTS xuất bản vẽ As-built CAD/PDF.
Chương 7: Xu Hướng Thiết Kế Nhà 2 Tầng Hiện Nay (2024 – 2025)
Việc nắm bắt xu hướng giúp bản vẽ của bạn không bị “lỗi mốt” sau vài năm:
- Kiến Trúc Sinh Thái / Xanh (Green Architecture):
- Tối đa hóa gió tự nhiên, ánh sáng tự nhiên (Passive design).
- Mái xanh, vườn dọc, hồ nước điều hòa microclimate.
- Vật liệu địa phương, tái chế, thấp carbon.
- Phong Cách Tối Giản Hiện Đại (Modern Minimalism):
- Khối vuông vức, đường nét thẳng, ít chi tiết trang trí.
- Màu trắng, xám, be, gam đất (Earth tones).
- Kính lớn (Floor-to-ceiling), cửa trượt kính khung nhôm mỏng.
- Phong Cách Việt Nam Mới (Neo-Vietnamese):
- Kết hợp mái ngói, gỗ, tre, đá, bê tông hiện diện.
- Sân trung tâm (Skywell), hành lang, mái hiên rộng.
- Không gian linh hoạt, kết nối trong – ngoài.
- Nhà Thông Minh (Smart Home):
- Tích hợp điều khiển đèn, rèm, điều hòa, khóa cửa, an ninh qua App điện thoại.
- Cần chuẩn bị đường ống, điểm điện, mạng LAN, Zigbee/Z-wave gateway ngay từ bản vẽ M&E.
- Không Gian Linh Hoạt (Flexible Space):
- Cửa trượt/fold để gộp/tách phòng khách – phòng ăn – phòng thờ.
- Phòng ngủ tầng 1 cho người già/khách (Universal Design).
- Góc làm việc tại nhà (WFH corner).
- Mái Bằng Sử Dụng (Rooftop Utilization):
- Vườn, BBQ, phơi quần áo, năng lượng mặt trời (Rooftop Solar).
- Yêu cầu kết cấu mái chịu tải lớn, chống thấm tuyệt đối.
Chương 8: Ước Lượng Chi Phí Thiết Kế Bản Vẽ Nhà 2 Tầng (Tham Khảo 2024)
Chi phí thường được tính theo m2 sàn xây dựng (Tổng diện tích sàn các tầng).
| Loại Hình Thiết Kế | Mức Giá Tham Khảo (VNĐ/m2 sàn) | Đặc Điểm |
|---|---|---|
| Bản vẽ mẫu / Mua sẵn (Online) | 50.000 – 150.000 | Chỉ có KT sơ bộ, không có KC chi tiết, M&E sơ lược. Không xin được phép, không thi công chính xác được. Rủi ro cao. |
| Xưởng vẽ bản vẽ / Freelance | 80.000 – 180.000 | Có đầy đủ KT, KC, M&E thi công. Chất lượng phụ thuộc vào người vẽ. Cần kiểm tra kỹ chứng chỉ ký tên KC. |
| Công ty Kiến trúc Trung cấp | 150.000 – 300.000 | Quy trình chuẩn, đội ngũ KT-KC-M&E nội bộ, đối chiếu tốt, hỗ trợ thi công, có bảo hành bản vẽ. |
| Công ty Kiến trúc Top / KTS Nổi tiếng | 300.000 – 600.000+ | Thiết kế độc bản, nghệ thuật cao, giải pháp kỹ thuật tối ưu, quản lý dự án trọn gói. |
Ví dụ: Nhà 2 tầng diện tích sàn 100m2 (Tầng 1: 60m2, Tầng 2: 40m2). Chi phí thiết kế trung cấp ~ 150.000 x 100 = 15.000.000 VNĐ (15 triệu).
Lưu ý: Giá trên thường chưa bao gồm: Phí khảo sát địa chất (khoan thử ~ 3-5 triệu/mỏ), phí xin giấy phép xây dựng (lệ phí, thẩm định), phí giám sát thi công.
Chương 9: Checklist Duyệt Bản Vẽ Trước Khi Bàn Giao Cho Thầu (QC/QA)
Trước khi ký “Đã duyệt, tiến hành thi công”, hãy kiểm tra từng mục sau:
A. Kiến Trúc (KT)
– Mặt bằng: Đủ phòng, đúng chức năng, kích thước net thoải mái (Phòng ngủ >= 12-14m2, WC >= 3.5-4m2).
– Bậc thang: Kích thước bước/chân, chiều rộng lối đi >= 90cm, đầu thang có reo.
– Cửa sổ: Vị trí không va cột/dầm, kích thước khớp bảng bố trí cửa, hướng mở hợp lý.
– Mặt tiền: Đẹp, cân đối, phù hợp phong thủy, vật liệu rõ ràng.
– Cao độ: Sàn, trần, mái, cửa sổ, bậc thang thống nhất trên mọi bản vẽ (Mặt bằng, Cắt, Mặt đứng).
– Chi tiết hoàn thiện: Đủ chi tiết chân tường, nách trần, chặn nước cửa, lan can.
B. Kết Cấu (KC)
– Đối chiếu trục cột: Trục cột KC trùng khớp 100% với bản vẽ KT.
– Móng: Loại móng phù hợp địa chất, cốt thép đủ neo cột.
– Cột/Dầm: Kích thước, cốt thép (đường kính, số lượng, bước đai) rõ ràng. Vùng khung cột đúng quy chuẩn.
– Sàn: Loại sàn, dày sàn, cốt thép sàn (thép âm, thép dương).
– Mái: Kết cấu mái (bê tông/thép), chi tiết neo khung mái.
– Ghi chú: Mác bê tông, thép, lớp bảo vệ, yêu cầu thi công bê tông (rung, bảo dưỡng).
C. Điện – Nước (M&E)
– Đối chiếu: Đường ống, khay cáp không va chạm dầm, cột, bậc thang.
– Điện: Tủ điện đủ ngắt, bảo vệ rò rỉ, chống sét. Điểm đèn/ổ cắm đủ, vị trí tiện (bàn làm việc, đầu giường, TV, tủ lạnh, máy giặt, nồng lạnh). Có đường ống dự phòng.
– Nước: Ống cấp nước nóng/lạnh tách biệt. Ống thoát nước có độ dốc, đường kính đúng (DN50, DN75, DN100, DN150). Có ống thông khí lên mái. Hố hấp/phân hóa đúng quy chuẩn.
– PCCC: Bình chữa cháy, báo khói, đường thoát nạn.
D. Tính Pháp Lý
– Diện tích sàn, mật độ, HSD, chiều cao, lùi ranh đúng quy hoạch.
– Chữ ký, dấu KTS KC, KTS KT, KTS M&E có chứng chỉ hành nghề còn hiệu lực.
Chương 10: Lời Kết – Bản Vẽ Là Đầu Tư, Không Phải Chi Phí
Nhiều chủ đầu tư nghĩ: “Tiết kiệm tiền thiết kế để dành cho xây dựng” hoặc “Mua bản vẽ mạng vài trăm nghìn là đủ”. Đây là tư duy nguy hiểm nhất.
Chi phí thiết kế thường chỉ chiếm 3% – 5% tổng giá trị công trình, nhưng nó quyết định đến 95% chất lượng, chi phí và tiến độ của 95% còn lại.
Một bản vẽ KC sai -> Nhà nứt, nghiêng, sập -> Chi phí sửa chữa gấp 10-100 lần chi phí thiết kế.
Một bản vẽ M&E sai -> Đục tường, bẻ sàn, ngập nước, cháy nổ -> Mất an toàn tính mạng, tài sản.
Một bản vẽ KT sai -> Nhà bí bách, nóng, chật, không thẩm mỹ -> Giá trị bất động sản giảm, chất lượng sống kém.
Kết luận:
Hãy đầu tư đúng chỗ, đúng người cho bản vẽ nhà 2 tầng. Hãy chọn đơn vị có uy tín, có trách nhiệm, cam kết hỗ trợ suốt quá trình thi công. Hãy dành thời gian ngồi đối chiếu bản vẽ kỹ lưỡng (dù bạn không rành kỹ thuật, hãy hỏi những câu: “Cái này làm sao?”, “Nếu sau này hỏng sửa sao?”, “Chỗ này có va chạm không?”).
Một bộ bản vẽ “chuẩn kỹ thuật – đẹp thẩm mỹ – hợp phong thủy – tối ưu chi phí” là chiếc chìa khóa vàng mở ra cánh cửa ngôi nhà 2 tầng bền vững, an toàn và hạnh phúc cho gia đình bạn trọn đời.
Hy vọng bài viết trên cung cấp cho bạn cái nhìn toàn diện, sâu sắc và thực tế nhất về bản vẽ nhà 2 tầng. Nếu bạn đang ở giai đoạn lên kế hoạch xây dựng, hãy lưu lại bài viết này làm tài liệu tham khảo quý giá cho hành trình xây nhà của mình!
